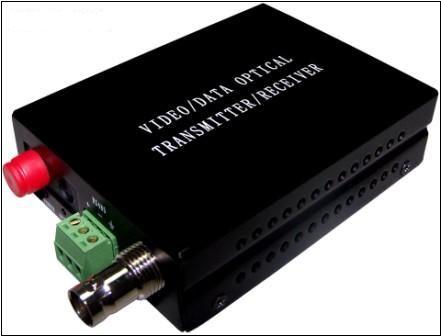

1路视频光端机
一．产品简介：１路数字视频光端机采用先进的工艺设计，体积超小，性能卓越，特别适合于安装尺寸、体积、空间等有特殊要求的应用现场，可作为内置于球机等场合使用或可直接插在摄像机的视频接口上。 迷你型数字视频光端机 的光模块和核心电路采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，安装时免调整，适用于不同的工作环境 。
二．特点：
● 全数字无压缩、广播级传输
● 支持点对点、级联式、分布式网络连接，SNR不会下降
● 自动兼容PAL、SECAM、NTSC等视频制式
● 三级防雷保护
● 无模拟调频、调相、调幅光端机的交调干扰
● 自动功率调解，自动温度补偿电路，自动恢复过载保护
● 支持视频无损再生中继
● 超级光学动态范围，使用时无需调节
● 表面贴装技术
● 光纤WDM/CWDM/DWDM技术
● 千兆光纤传输技术，大容量，易升级
● 工业级超宽温度范围（-40℃～+85℃），适应更多环境
● 带电热拔插
● 支持用户定制及 OEM 方式
三．技术规格：
视 频 |
|
视频接口数 |
1 路视频 |
信号带宽 |
8MHz |
视频输入／输出阻抗 |
75 Ω （非平衡）， BNC |
微分增益 |
DG ＜ 1% （典型值） |
微分相位 |
DP ＜ 0.6 o （典型值） |
场斜比 |
＜ 5% |
视频信噪比 |
S/N ≥ 67 dB （加权） |
数 据 ： |
|
物理接口 |
|
数据类型 |
|
支持速率 |
|
误码率 |
|
一般指标： |
|
无故障工作时间 |
≥ 10 万小时 |
工作温度 |
-40 ℃ ～ +85℃ |
工作湿度 |
0～95% 无冷凝 |
工作电压 |
交直流 220V 、 +5 、 +9 、 24V 可选 |
光纤指标： |
|
光学接口 |
FC/ST可选 |
传输距离 |
多模：0～3km; 单模：0～20km（40km、60km、80km可选） |
波长 |
多模： 850/1310 μ m ；单模： 1310/1550 μ m |
外形尺寸： |
|
壁挂式 |
11(长) x 8.5(宽) x 2.6(高) cm |
三．应用范围
※ 智能交通监控系统（ ITS）
※ 安防系统
※ 校园网
※ 工业监控（电力、化工、钢铁、石油、铁路、水利等）
※ 军事监控（仓库、守卫、保密等等）
※ 电视台节目传输系统

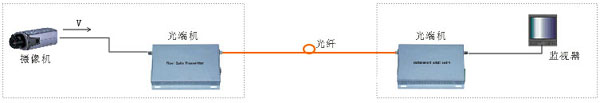

四．应用连接图
|
