有源智能RS-232/485转换器



目前工业环境中许多重要的设备仍然使用RS-232接口界面设计,然而,RS-232是一个点对点的界面,限制设备和计算机之间的传输距离只能为15.为了克服这个限制,许多用户使用RS-232到RS-485转换器,RS-232设备连到工业RS-485网络,传输数据时距离超过 1.2km.

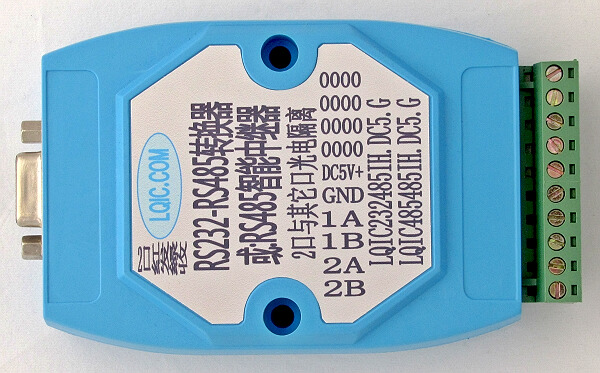

   232485ih
是一款性能卓著,功能强大的工业级RS-232/RS-485智能转换器,设计指标完全符合工业标准要求,具备严格的工业应用设计特点,集多项专门技术于一身.包括导轨式外型设计支持DIN-rail标准导轨安装,接线端子接线,可通过外部接线端子供电且支持DC5V或者DC530V宽电压输入,3000V光电隔离保护和自动侦测串口信号速率.总之,您的RS-232设备可以轻松接入工业RS-485网络,无须做任何的软硬件改变.此外它采用接口自适应技术,无需开关设置,既可支持RS-232/RS-485双向转换,纳秒级转换速度,非常适合在性能要求苛刻的工业采集系统中使用.

特点:
自动侦测串口速率、判别和控制数据传输方向
3000V光电隔离保护可选
特有接口自适应技术,无需开关设置
可支持RS-485超强驱动功能
通信距离长达20009600bps
接口具有1500W浪涌保护,15KV静电保护

通讯指标:





标准

符合EIARS-232,RS-485,RS-422标准

RS-232信号

TX,RX, GND

RS-485信号

485A,485B

光隔/非光隔

可选

工作方式

异步工作,点对点或多点,2线半双工

方向控制

采用数据流向自动控制技术,自动判别和控制数据传输方向

波特率

0~500000bps,自动侦测串口信号速率

负载能力

支持 32点轮询环境(可定制128)

传输距离

RS-4852000 (9600bps),RS-232端建议不超过15

接口保护

600W浪涌保护、15KV静电保护

光电隔离

3000V (可选)

接口形式

RS-232端DB9孔标准端子,RS-485端10位工业压线端子



环境指标:





工作温度

-40℃ 80℃

存储温度

-40℃ 85℃

相对湿度

5%95%



电源指标:





输入电源

DC5V或者DC5~30V供电可选

功耗

静态功耗 100mA以内,动态功耗平均值300mA以内



外观指标:





××

120mm ×72mm ×26mm

外壳

塑料亚当工业模块外壳

颜色

蓝色

重量

80g



定货信息:





产品型号:

产品说明:

价格:

LQIC232485IH.DC5 智能RS232-RS485转换器工业型:DC5V供电,无光电隔离



LQIC232485IH.DC5-30 智能RS232-RS485转换器工业型:DC5-30V供电,无光电隔离



LQIC232485IH.AC220 智能RS232-RS485转换器工业型:AC220V供电,无光电隔离



LQIC232485IH.DC5.G 智能RS232-RS485转换器工业型:DC5V供电,有光电隔离



LQIC232485IH.DC5-30.G 智能RS232-RS485转换器工业型:DC5-30V供电,有光电隔离
LQIC232485IH.AC220.G 智能RS232-RS485转换器工业型:AC220V供电,有光电隔离



 RS232-RS485转换器说明书

一.产品型号:LQIC232485IH.DC5

二.电源:工作电压:DC5V   电压范围:DC 4.8V~DC5.3V   功耗≤2.0 W

三.输入输出接口与安装方法:

1.有极性232总线接口:提供连接线缆,带“DB9(母)”标准接口。
2.有极性RS485总线接口:两线,“485A”接RS485总线的A线,“485B”接RS485总线的B线。
3.DC5V电源接入:“DC5V+”接到直流5伏电源的正极,“GND”接到直流5伏电源的负极。
可由USB口提供DC5V电源。若不能正常工作,请检查接线是否正确。
4.RS485总线采用差分信号进行传输,抗干扰能力强,一般采用RVS1.0mm2普通非屏蔽双绞线,并且双绞线越粗,通讯距离越远,通讯效果越好。若采用屏蔽双绞线,通讯效果更好。

四.功能:

1.本产品用于扩展RS232联网的通讯距离,具备将RS232总线信号转换成满足RS485总线物理层协议信号的功能。不用改变原来的通讯协议,只要将RS232-RS485转换器接入232通讯网络就行。经过多次转换中继,可将232联网的通讯距离延长几公里。

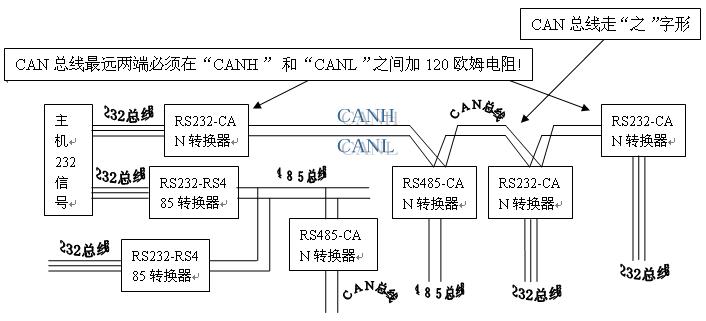

2.使用RS232-RS485转换器可将RS232总线和RS485总线相连接,实现RS232总线和RS485总线的相互转换。总之:需要远距离抗干扰传输时就转换成RS485总线,需要连接232通讯设备时就转换成RS232总线。一条RS485总线通讯距离可达到2000米。
3.一条RS485总线最大驱动能力为32个设备,若一条RS485总线上超过32个设备,可采用多条RS485总线来驱动,或者加RS485中继器,或者定做驱动能力为64点、128点、256点的转换器。组网简单灵活,可扩展几千个设备。
4.RS485总线数据和RS232总线数据完全同步,可直接接入联网网络。

五.性能:

1.本转换器的232总线采用三线制通讯。通讯速率:0~500Kbps任意速率自适应。
2.信号收发的智能检测:
当检测到有接收信号,则自动转入接收处理状态;当检测到有发送信号,则自动转入发送处理状态。
3.对由于长线传输带来的信号延迟问题采用了智能处理。

4.双向通讯,通讯速度快,即插即用,透明传输。
