RS232-RS485转换器(无源有源豪华工业型)
  RS232-RS485转换器(无源有源豪华工业型)是一款RS232接口到RS485接口相互转换的设备。

  型号:LQIC232485IWH.DC5
本产品是工业型RS232与RS485信号互转的接口转换器,既可作为无源转换器使用,又可作为有源转换器使用。具有体积小、传输距离远、速率高、性能稳定等特点。
当作为无源转换器使用时:DC5V和GND端子无需接线,转换器直接从设备的串口(如计算机的COM口)取馈电。当作为有源转换器使用时:DC5V和GND端子接到直流5V电源上。
性能和参数:
1、接口兼容EIA/TIA的RS-232和RS-485/422标准;独有的串口保护电路,可带电热插拔
2、通信距离:2000米双绞线(RS485端),8米(RS232端)内置抗雷击浪涌保护器和防静电保护器
3、无需CTS流控,零延时自动转发,通信速率0~500Kbps自适应

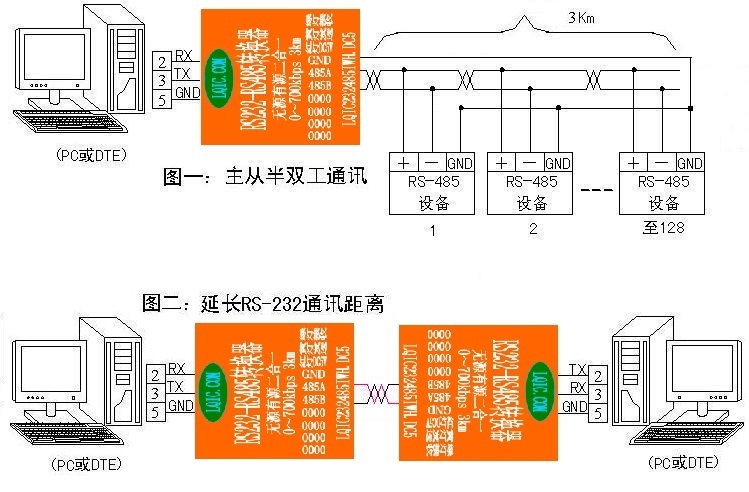

485A接RS485信号的正,485B接485信号的负。RS232接口可9个脚一对一连到计算机串口,也可只连2,3,5三个引脚。转换器上的RS232接口的2脚输出信号(接计算机的2脚),3脚接收信号(接计算机的3脚),5脚GND。
特点:
※ 自动侦测串口速率、判别和控制数据传输方向
※ 特有接口自适应技术
※ 单端5V或者5~30V供电,另端采用5VDC-DC 电源隔离3000V
※ 信号传输采用3000V高速光隔及预加重技术
※ 通信距离长达2000米

※ 接口提供1500W浪涌保护,15KV静电保护

通讯指标:





标准

符合EIA RS-485,RS-422标准

RS-485信号

485A 485B

工作方式

异步工作,点对点或多点,2线半双工

方向控制

采用数据流向自动控制技术,自动判别和控制数据传输方向

波特率

自动侦测串口信号速率

负载能力

支持 64点轮询环境(可定制128)

传输距离

RS-4852000(9600bps)

接口保护

600W浪涌保护、1500V静电保护

光电隔离

3000V

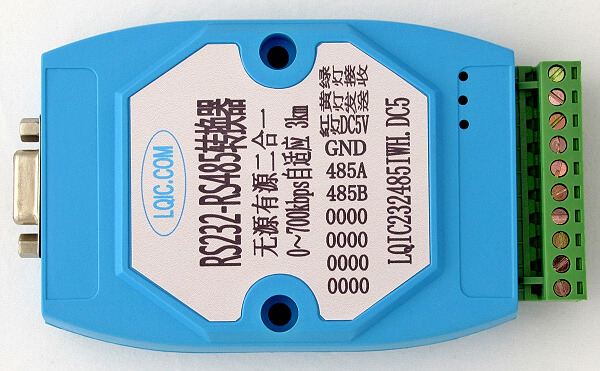

接口形式

左边9孔232接头右边为10位接线端子



环境指标:





工作温度

-20℃ 60℃

存储温度

-25℃ 85℃

相对湿度

5%95%



电源指标:





输入电源

DC5V或者DC530V供电可选

功耗

静态功耗120mA以内,动态功耗平均值300mA以内



外观指标:





××

122mm ×72mm ×26mm

外壳

塑料亚当工业模块外壳

颜色

蓝色

重量

80g



定货信息:





产品型号:

产品说明:

价格:
