RS485四入三出共享器
  目前工业环境中许多重要的设备使用RS-485接口界面设计,然而,RS-485限制设备之间的传输距离只能为1200米
  为了克服这个限制,许多用户使用RS485四入三出共享器来延长RS-485设备之间的传输距离,并且实现RS-485总线的分叉传输,还可以增加总线的驱动能力。

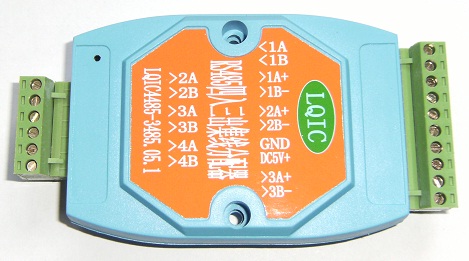

  4485-3485是一款“4路RS485输入3路RS485输出”的RS485共享器,可支持RS-485中继功能.采用单端供电技术实现光隔(一路),其RS-485一端采用独立外供电,而另一端采用DC/DC隔离变换提供电源,通信信号采用高速光耦隔离.这种设计能够有效避免工程中由于共用电源带来的隔离失效,称为真正"隔离".

特点:
※ 自动侦测串口速率、判别和控制数据传输方向
※ 特有接口自适应技术
※ 既可支持RS-485中继功能亦可增加驱动设备的数量,还可实现总线分叉传输功能
※ 单端5V或者5~30V供电,另端采用5VDC-DC 电源隔离3000V
※ 信号传输采用3000V高速光隔及预加重技术
※ 通信距离长达
3000米(9600BPS)
※ 接口提供1500W浪涌保护,15KV静电保护

通讯指标:





标准

符合EIA RS-485,RS-422标准

RS-485信号

带+-号的接口为输出,其它接口为输入;带+-号的接口与不带的接口光电隔离

工作方式

异步工作,点对点或多点,2线半双工

方向控制

采用数据流向自动控制技术,自动判别和控制数据传输方向

波特率

0500kbps,自动侦测串口信号速率

负载能力

支持 32点轮询环境(可定制128)

传输距离

RS-4853000(9600bps)

接口保护

600W浪涌保护、1500V静电保护

光电隔离

3000V

接口形式

左边6位接线端子,右边为10位接线端子



环境指标:





工作温度

-20℃ 60℃

存储温度

-25℃ 85℃

相对湿度

5%95%



电源指标:





输入电源

DC5V或者DC530V供电可选

功耗

静态功耗120mA以内,动态功耗平均值300mA以内



外观指标:





××

132mm ×72mm ×26mm

外壳

塑料亚当工业模块外壳

颜色

蓝色

重量

80g



定货信息:





产品型号:

产品说明:

价格:

4485-3485IH.DC5 RS485四入三出共享器工业型,DC5V供电



4485-3485EH.DC5.G RS485四入三出共享器工业加强型,DC5V供电,光电隔离



4485-3485IH.DC5-30 RS485四入三出共享器工业型,DC5-30V供电



4485-3485EH.DC5-30.G RS485四入三出共享器工业加强型,DC5-30V供电,光电隔离
