RS485-光纤转换器说明书
一.产品型号：LQIC485OPTIH.DC5.20km.2SC1
二.主要技术指标：
工作电压：工作电压：DC5V 电压范围：DC4.8V～DC5.3V
工作电流：≤200ｍA
光纤型号：单模1310nm光纤
传输距离：≤20km(单模)
传输介质：单模光纤
使用环境：温度： －10～+50℃
相对湿度： ≤90%(40±2℃)
三.输入输出接口与安装方法：

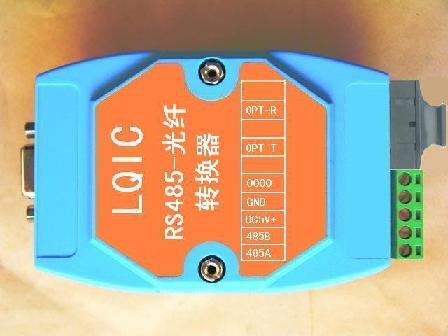

本产品对外具有一组光纤接口、一个485口和一个电源接口。可通过光纤实现485总线设备的高速远距离点对点通讯。
1.有极性485总线接口：两线，“485A”接485总线高电平，“485B”接485总线低电平。
2. 485总线采用RVS1.0mm2普通非屏蔽双绞线，通讯距离可达到1.2km，大大降低工程电缆使用量，大大降低工程造价。并且双绞线越粗，通讯距离更远，通讯效果更好。若采用屏蔽双绞线，通讯效果更好。485总线通讯速率：0~500Kbps任意速率自适应。
3.DC5V电源接入：“DC5V＋”接到直流5伏电源的正极，“GND”接到直流5伏电源的负极。
若不能正常工作，请检查接线是否正确。
4.有极性光纤接口：双SC接口，“OPT-T”接另一转换器的“OPT-R” ，“OPT-R”接另一转换器的“OPT-T” 。
光口通讯速率：0~1Mbps任意速率自适应。
5. 光纤尾纤（或跳线）与工程铺设光缆之间采用熔接技术。
四.功能：
1.本产品用于扩展485总线联网的通讯距离，采用光纤作信号传输媒介，具有传输距离远、传输频带宽、绝缘性能好、抗辐射、抗干扰能力强、重量轻、耐腐蚀等优点。特别适用于核辐射区、超高压电力系统、强电磁干扰区、雷区、易燃易爆区及强腐蚀环境等场合。
2.使用“RS485-光纤转换器”可将485总线和光纤相连接。需要远距离抗干扰传输时就转换成光纤，需要连接485总线通讯设备时就转换成485总线。
3.双向通讯，纳秒级转换，通讯速度快,即插即用，透明传输。
五.注意事项：
1.光纤转换器必须成对使用。电源极性不能接反。
2. OPT-T、OPT-R端口在未接光纤前，应加带塑胶保护罩以避免灰尘等杂质进入端口内部。
3.光纤的弯曲半径不可小于0.5m。
|
