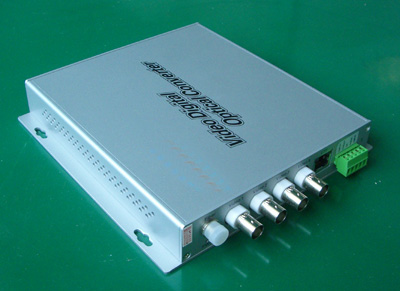

4路视频+1路反向数据 光端机
产品简介:4路数字视频+1路反向数据光端机采用国际先进的SOC数字信号处理技术,及全数字视频无压缩传输技术,将2 路视频信号在单芯光纤上采用光纤的CWDM波分复用技术实时同步、无失真、高质量地传输。 全数字视频光端机的光模块和核心电路采用进口元器件,稳定性高,所有的光、电接口均符合国际标准,安装时免调整,适用于不同的工作环境。
特点
● 全数字无压缩、广播级传输
● 支持点对点、级联式、分布式网络连接,SNR不会下降
● 自动兼容PAL、SECAM、NTSC等视频制式
● 三级防雷保护
● 无模拟调频、调相、调幅光端机的交调干扰
● 自动功率调解,自动温度补偿电路,自动恢复过载保护
● 支持视频无损再生中继
● 超级光学动态范围,使用时无需调节
● 表面贴装技术
● 光纤WDM/CWDM/DWDM技术
● 千兆光纤传输技术,大容量,易升级
● 工业级超宽温度范围(-40℃~+85℃),适应更多环境
● 带电热拔插
● 支持用户定制及 OEM 方式
三.技术规格:

视 频



视频接口数

4 路视频

信号带宽

8MHz

视频输入/输出阻抗

75 Ω (非平衡), BNC

微分增益

DG < 1% (典型值)

微分相位

DP < 0.6 o (典型值)

场斜比

< 5%

视频信噪比

S/N ≥ 67 dB (加权)

数 据



物理接口

工业标准接线端子

数据类型

RS485/RS422/RS232/Manchester

支持速率

0~400Kbps

误码率

< 10 -9

一般指标:



无故障工作时间

≥ 10 万小时

工作温度

-40 ℃ ~ +85℃

工作湿度

0~95% 无冷凝

工作电压

交直流 220V 、 +5 、 +9 、 24V 可选

光纤指标:



光学接口

FC/ST可选

传输距离

多模:0~3km; 单模:0~20km(40km、60km、80km可选)

波长

多模: 850/1310 μ m ;单模: 1310/1550 μ m

外形尺寸:



壁挂式

18(长) x 13.5(宽) x 3.5(高) cm

三.应用范围
※ 智能交通监控系统( ITS)
※ 安防系统
※ 校园网
※ 工业监控(电力、化工、钢铁、石油、铁路、水利等)
※ 军事监控(仓库、守卫、保密等等)
※ 电视台节目传输系统

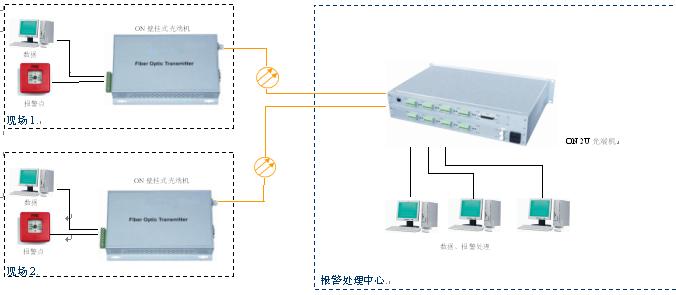

四.应用连接图
