8口RS232共享器 集线器(HUB) 1主7从/8主


  RS-232智能共享器(也叫集线器 HUB)用于扩展RS-232通信接口数量。使传统的RS-232口能够实现多机通信。 配有DB-9孔座,无需修改软件、无须供电。只有TXD(发送)、RXD(接收)、GND(信号地)三个信号。分为主从型和多主型:主从型的主串口和每一个从串口之间相互通讯(COM1为主串口,其它为从串口),而从串口之间不通讯;多主型的串口没有主从之分,每个都是主串口,每个串口发送数据其它串口都能收到。

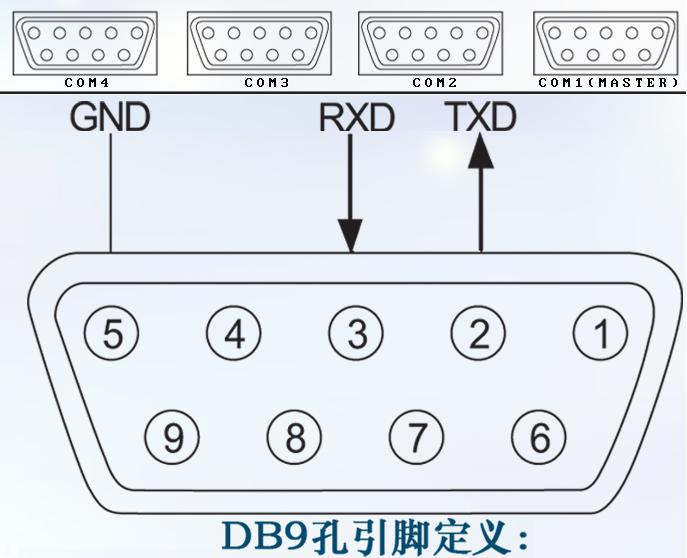

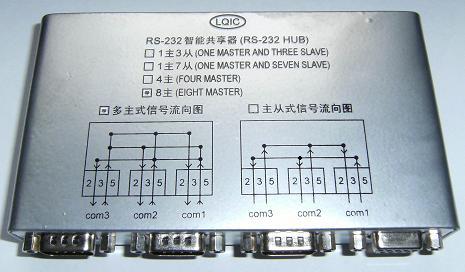

  安装与接线见下图,外壳为银色金属盒。其中DB-9孔可以直接插在PC机的DB-9针RS-232串行口上,采用直连线(即:2接2,3接3,5接5,这三根线就可以通讯,其它六根线接与不接都不影响通讯)。

  与其它设备的连接时要对应信号流向,即:本共享器的RS-232口的发送脚(TXD)接其它设备的RS-232口的接收脚(RXD),本共享器的RS-232口的接收脚(RXD)接其它设备的RS-232口的发送脚(TXD),本共享器的RS-232口的GND接其它设备的RS-232口的GND。

  本共享器是无源转换器,无须外接电源!能够识别两个上位机RS-232的发送顺序,避免同时发送导致的系统瘫痪。也就是说,即使两个上位机正在同时发送,本共享器也会选取发送开始时间领先的上位机正确发送数据。



通讯指标:





标准

符合 EIA RS-232标准

RS-232信号

TXD,RXD, GND

工作方式

异步工作,点对点通讯或多点通讯,

方向控制

采用数据流向自动控制技术,自动判别和控制数据传输方向

波特率

0115200bps,自动侦测串口信号速率

传输距离

RS-232端建议不超过10米

接口形式

RS-232DB-9母头



环境指标:





工作温度

-2570

存储温度

-4085

相对湿度

5%90%



电源指标:





输入电源

无需外接电源, RS-232口的TXDRTSDTR信号获取电源

功耗

静态功耗10mA以内,动态功耗平均值40mA以内



外观指标:





长×宽×高

142mm ×90mm×30mm

外壳

金属铝

颜色

银灰色

重量

<300g



定货信息:

产品型号:

产品说明:

价格:
