CAN总线-光纤转换器（光端机MODEM
）
CAN总线(控制器局部网)是一种有效支持分布式控制或实时控制的串行通信网络,CAN的应用范围遍及从高速网络到低成本的多线路网络,其位速率可达1Mbps.在自动化电子领域,CAN总线使用十分广泛.然而,作为一种电气接口必然容易受到来自自然界的诸多电磁干扰,许多用户使用CAN总线光纤转换器MODEM来解决工程中的电磁干扰问题,并延长CAN总线传输距离到几公里甚至几十公里.

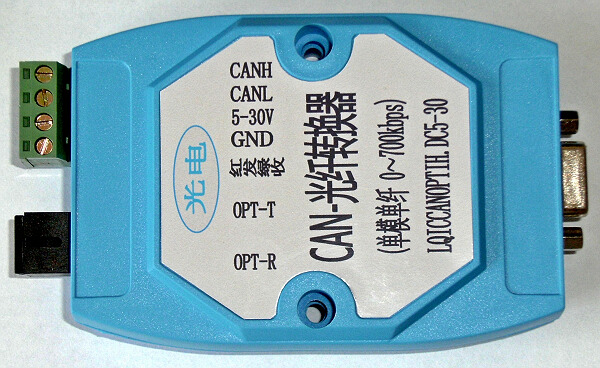

CANOPTIH是一款CAN总线光纤转换器.采用工业标准设计,向用户提供CAN 总线端到端的透明传输,主要用于单主结构的CAN总线环境中.其豪华外型设计支持DIN-rail标准导轨安装,安装简便.
特点：
※
支持CANBUS 2.0标准
※ DC5V或DC5～30V或AC220V电压输入
※ 最大通信速率1Mbps
※ 自动侦测串口速率, 零延时自动转发
※ 自动判别和控制数据传输方向
※ 600W浪涌保护, 支持热防护和节点掉电保护，支持110个节点相连
※ 多模采用ST/SC接口,单模采用FC/SC接口
※ 工作波长850nm(多模),1310nm(单模)
※ CAN端最大距离可达
5000米
※ 多模通信达到
2公里
,单模
20/40/60公里
※ 异步工作，点对点，点对多点
※ 内外置电源可选
通讯指标：
标准
|
与ISO/DIS 11898标准完全兼容
|
CAN信号
|
CANL,CANH |
光纤信号
|
IN(OPT-R),OUT(OPT-T)
|
工作方式
|
异步工作,点对点,点对多点 |
方向控制
|
采用数据流向自动控制技术,自动判别和控制数据传输方向
|
波特率
|
0～1Mbps,自动侦测信号速率
|
接口电阻
|
加终端120欧姆电阻(每条CAN总线最远两端的CANL,CANH信号之间)
|
光纤波长
|
850nm(多模),1310nm(单模) |
负载能力
|
支持110个节点
|
电口传输距离
|
CAN端最大距离可达
5000米
|
光口传输距离
|
多模通信达到
2公里
,单模
20/40/60/80公里
|
接口保护
|
600W浪涌保护、支持热防护和节点掉电保护
|
电口形式
|
采用4位端子
|
光口形式
|
多模采用ST/SC接口,单模采用FC/SC接口 |
环境指标：
|
工作温度
|
-25℃
～
70℃
|
|
存储温度
|
-40℃
～
85℃
|
|
相对湿度
|
5%～90%
|
电源指标：
|
输入电源
|
可选DC5V或DC5～30V或AC220V电压输入
|
|
功耗
|
2W |
外观指标：
|
长×宽×高
|
130mm
×
72mm
×
26mm
|
|
外壳
|
亚当模块塑料外壳
|
|
颜色
|
蓝色
|
|
重量
|
160g
|
定货信息：
| LQICCANOPTIH.DC5.2SC1.20km.500k |
CAN-光纤转换器工业型：DC5V供电，双纤SC接口单模，20公里，速率500k |
| LQICCANOPTIH.DC5-30.2SC2.3km.500k |
CAN-光纤转换器工业型：DC5～30V供电，双纤SC接口多模，3公里，速率500k |
| LQICCANOPTIH.DC5-30.2SC1.20km.500k |
CAN-光纤转换器工业型：DC5～30V供电，双纤SC接口单模，20公里，速率500k |
| LQICCANOPTIH.AC220.1SC1.20km.500k |
CAN-光纤转换器工业型：AC220V供电，单纤SC接口单模，20公里，速率500k |
| LQICCANOPTEH.DC5.2SC1.20km.500k |
CAN-光纤转换器工业加强型：DC5V供电，双纤SC接口单模，20公里，速率500k |
| LQICCANOPTIH.DC5.1ST1.20km.500k |
CAN-光纤转换器工业型：DC5V供电，单纤ST接口单模，20公里，速率500k |
| LQICCANOPTIH.DC5.2SC1.40km.500k |
CAN-光纤转换器工业型：DC5V供电，双纤SC接口单模，40公里，速率500k |
| LQICCANOPTIH.DC5.2SC1.60km.500k |
CAN-光纤转换器工业型：DC5V供电，双纤SC接口单模，60公里，速率500k |
| |
|
|
|
CAN-光纤转换器说明书
一。产品型号LQIC485OPTIH
二。主要技术指标：
工作电压：工作电压：DC5V 电压范围：DC 4.8V～DC5.3V
工作电流：≤200ｍA
光纤型号：单模1310nm或1550 nm光纤可选
传输距离：≤20km(单模)
传输介质：单模光纤
使用环境：温 度：
-25℃
到
70℃
相对湿度： ≤90%(40±2℃)
三。输入输出接口与安装方法：
本产品对外具有一组光纤接口、一个CAN口和一个电源接口。可通过光纤实现CAN总线设备的高速远距离点对点通讯。
1.有极性CAN总线接口：两线，“CANH”接CAN总线高电平，“CANL”接CAN总线低电平。
2. 每条CAN总线最远两端必须在“CANH” 和“CANL”间加120欧姆的终端电阻。
3. CAN总线走“之”字形，最好不要分岔。
4. CAN总线采用RVS1.0mm2普通非屏蔽双绞线，通讯距离可达到5km，大大降低工程电缆使用量，大大降低工程造价。并且双绞线越粗，通讯距离更远，通讯效果更好。若采用屏蔽双绞线，通讯效果更好。CAN总线通讯速率：0～1Mbps任意速率自适应。
5.DC5V电源接入：“DC5V＋”接到直流5伏电源的正极，“GND”接到直流5伏电源的负极。
若不能正常工作，请检查接线是否正确。
6.有极性光纤接口：双SC接口，“OPT-T”接另一转换器的“OPT-R” ，“OPT-R”接另一转换器的“OPT-T” 。
7.通讯速率：0～1Mbps任意速率自适应。
8. 光纤尾纤（或跳线）与工程铺设光缆之间采用熔接技术。
四。功能：
1.本产品用于扩展CAN总线联网的通讯距离，采用光纤作信号传输媒介，具有传输距离远、传输频带宽、绝缘性能好、抗辐射、抗干扰能力强、重量轻、耐腐蚀等优点。特别适用于核辐射区、超高压电力系统、强电磁干扰区、雷区、易燃易爆区及强腐蚀环境等场合。
2.使用“CAN-光纤转换器”可将CAN总线和光纤相连接。需要远距离抗干扰传输时就转换成光纤，需要连接CAN总线通讯设备时就转换成CAN总线。
3.双向通讯，纳秒级转换，通讯速度快,即插即用，透明传输。
五。注意事项：
1.光纤转换器必须成对使用。电源极性不能接反。
2.光纤接口OPT-T、OPT-R端口在未接光纤前，应加带塑胶保护罩以避免灰尘等杂质进入端口内部。
3.光纤的弯曲半径不可小于0.5m。
|
|
| |
|
