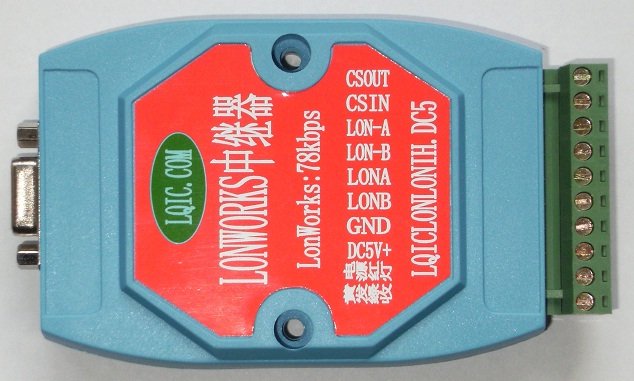

lonworks集线中继器(78k
  1. 产品型号:LQICLONHUB.DC5
  2. 电源:工作电压:DC5V   电压范围:DC 4.75V~DC5.25V   功耗≤3.0 W
  3. 输入输出接口与安装方法:

1).无极性LON总线接口:两线,“LON-A”接到LON总线的A线,“LON-B”接到LON总线的B线。
2).无极性LON总线接口:两线,“LONA”接LON总线的A线,“LONB”接LON总线的B线。
3).DC5V电源接入:“DC5V+”接到直流5伏电源的正极,“GND”接到直流5伏电源的负极。
4).LON总线的通信速率一般为78kbps,但用于自由拓扑结构时,通信距离较短(只有500米),而采用双端总线结构时却有2700米。它可工作在5MHz、10MHz或20MHz频率下,并可自动进行时钟检测。

  4.功能:

1).本产品用于扩展LONWORKS联网的通讯距离,只要将中继器接入LON通讯网络就行。可经过多次转换中继。
2).一条LON总线最大驱动能力为64个设备,若一条LON总线上超过64个设备,可采用多条LON总线来驱动,或者加LON总线中继器,或者加路由器。组网简单灵活,可扩展几万个设备。
3).中继器两边数据完全同步,实现物理层透明转换。

  5.性能:

1).本中继器通讯速率78k:自动跟踪LON总线。
2).信号收发的智能检测:
当检测到有接收信号,则自动转入接收处理状态;当检测到有发送信号,则自动转入发送处理状态。
3).对由于长线传输带来的信号延迟问题采用了智能处理。 双向通讯,纳秒级转换,通讯速度快,即插即用。

通讯指标:

标准

符合LONWORKS标准

LONWORKS总线电气接口

LONA,LONB

LON另一接口

LON-A,LON-B

工作方式

多主方式

方向控制

采用数据流向自动控制技术,自动判别和控制数据传输方向

波特率

78Kbps

电口传输距离

LONWORKS 2700

接口保护

600W浪涌保护、1500V静电保护

负载能力

LONWORKS支持127节点

电口形式

10位接线端子

环境指标:

工作温度

-25 70

存储温度

-40 85

相对湿度

5%90%

电源指标:

输入电源

支持DC5V或AC220V电源输入可选

功耗

2W

外观指标:

××

122mm × 72mm × 26mm

外壳

亚当模块塑料外壳

颜色

蓝色

重量

<200g

定货信息:
