RS-485接口PROFIBUS总线中继器隔离器
目前工业环境中许多重要的设备使用PROFIBUS接口界面设计,然而,PROFIBUS高速传输时,通讯距离就会大大缩短.为了克服这个限制,许多用户使用PROFIBUS中继器来延长PROFIBUS设备之间的传输距离,同时进行光电隔离,保护设备通讯口。

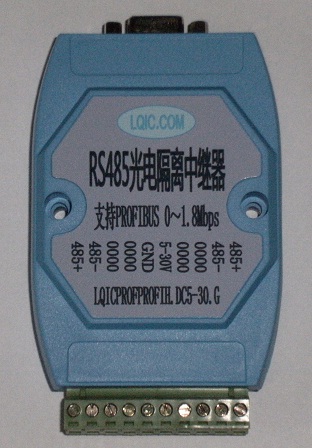

profprofih是一款超强驱动高性能光隔profibus中继器,可支持RS-485中继功能.采用单端供电技术实现光隔(可选),其RS-485一端采用独立外供电,而另一端采用DC/DC隔离变换提供电源,通信信号采用高速光耦隔离.这种设计能够有效避免工程中由于共用电源带来的隔离失效,称为真正"隔离"。
使用方法：先接上左边一组RS485总线,再接上右边一组RS485总线,然后接上电源开始通讯,自动侦测串口速率,自动判别和控制数据传输方向。
特点：
※
自动侦测串口速率、判别和控制数据传输方向
※
特有接口速率自适应技术
※
既可支持RS-485中继功能亦可增加驱动设备的数量
※
单端5V或者5-30V供电,另端采用5VDC-DC
电源隔离3000V,无需串口取电
※ 信号传输采用3000V高速光隔隔离及超强预加重远传驱动技术
※
通信距离延长3000
米
（19.2kbps）,通信距离延长300
米
（1.5Mbps）
※
接口提供1500W浪涌保护，15KV静电保护
|
通讯指标： |
|
|
|
|
标准
|
符合EIA RS-485,RS-422标准 |
|
RS-485信号
|
485+,485-
|
|
工作方式
|
异步工作,点对点或多点,2线半双工 |
|
方向控制
|
采用数据流向自动控制技术,自动判别和控制数据传输方向 |
|
波特率
|
工业型：0～1.8Mbps , 工业加强型：0～5Mbps,自动侦测RS485接口信号速率
|
|
负载能力
|
支持64点驱动
，可定做更多点数的驱动能力的模块 |
|
传输距离
|
RS-485端
3000米
(19200bps时)
,
300米
(1.5Mbps时) |
|
接口保护
|
600W浪涌保护、1500V静电保护 |
|
光电隔离 |
3000V |
|
接口形式
|
一端为10位接线端子 |
|
|
|
环境指标：
|
|
|
|
|
工作温度
|
-20℃～
60℃ |
|
存储温度
|
-25℃～
85℃ |
|
相对湿度
|
5%～95%
|
|
|
|
电源指标：
|
|
|
|
|
输入电源
|
DC5V或者DC5～30V供电可选
|
|
功耗
|
静态功耗120mA以内,动态功耗平均值300mA以内 |
|
|
|
外观指标： |
|
|
|
|
长×宽×高
|
120mm
×72mm
×26mm
|
|
外壳
|
塑料亚当工业模块外壳
|
|
颜色
|
蓝色
|
|
重量
|
<80g
|
|
|
|
定货信息： |
|
|
|
| LQICPROFPROFIH.DC5 |
智能PROFIBUS中继器工业型：DC5V供电，无光电隔离 |
| LQICPROFPROFIH.DC5-30 |
智能PROFIBUS中继器工业型：DC5-30V供电，无光电隔离 |
| LQICPROFPROFIH.AC220 |
智能PROFIBUS中继器工业型：AC220V供电，无光电隔离 |
| LQICPROFPROFIH.DC5.G |
智能PROFIBUS中继器工业型：DC5V供电，有光电隔离 |
| LQICPROFPROFIH.DC5-30.G |
智能PROFIBUS中继器工业型：DC5-30V供电，有光电隔离 |
| LQICPROFPROFIH.AC220.G |
智能PROFIBUS中继器工业型：AC220V供电，有光电隔离 |
| LQICPROFPROFEH.DC5-30.G |
智能PROFIBUS中继器工业加强型：DC5-30V供电，有光电隔离 |
|
|
