10.安防报警 可燃气体报警器 有毒气体 汽车尾气报警器

燃气泄漏报警器

燃气泄漏报警器(分:液化气型,天然气型,煤气型)
1.特点
燃气泄漏报警器采用半导体气敏元件,工作稳定,外形美观,安装简单,具有自身故障检测功能,当检测到自身发生故障,就发出"吱--"故障报警声。检测到燃气泄漏时,发出声光报警,还可自动启动排油烟机或排气扇,还可自动关断电磁阀门(DC12V单向电磁阀)。此报警器采用AC220V供电,适用于家庭、宾馆、公寓等存在可燃气体的场所进行安全监控。
2.主要技术指标
1)检测元件:半导体自然扩散式
2)电源电压:AC220V±10%
3)功 率 ≤2 W
4)预热时间:5分钟
5)使用环境:温 度:-10℃ ~ +50℃
相对湿度:≤95%
6)外形尺寸:176mm×132mm×40mm
3.安装方法
由于天然气、煤气都比空气轻,泄漏后往上飘,所以报警器必须安装在靠近屋顶处。与此相反,液化气比空气重,泄漏后往下沉,所以报警器必须安装在接近地面处。这样,一旦泄漏就会及时报警。
选择好位置后,将排气扇的开关两端分别接到报警器的"CKCD"接线端子的两个接线柱上("CKCD"接线端子是继电器的常开触点,可开断220伏交流电,报警器与排气扇的连接图如上;报警器上的接线端子为压接型端子,接线时,将对应的黄色压片柱往后推,将金属导线插进对应的孔中,然后放开黄色压片柱,金属导线就被压接到接线柱上)。将直流12伏单向电磁阀的正负极分别接到报警器的"DCF"接线端子的"+""-"接线柱上。将钢钉订到墙上,将报警器挂到钢钉上,最后接通报警器交流220V电源,打开电源开关。
4.使用与操作
上电后指示灯应闪亮,刚上电时,报警器可能发出几秒钟的故障报警声。预热五分钟后即可正常工作。正常工作时,指示灯3~5秒闪亮一次。当报警时立即启动排气扇,发出急促的"吱-吱-"声,指示灯快速闪亮,电磁阀输出一个正向脉冲电流,使电磁阀关闭。当报警器发生故障或确认为误报警时,可关断电源开关,过一段时间再打开。
5.注意事项
1)每种报警器只能用于检测铭牌上标称的气体种类。
2)勿将报警器安装在温度高(如离炉具太近)、油烟大(如排油烟处)的地方。
3)请避免在报警器附近大量使用发胶、摩丝、油漆、酒精、杀虫剂、稀释剂等物品,以免影响报警器的正常监测。
4)对于"煤气型报警器",禁止使用打火机对其进行测试,如需测试请使用氢气或煤气进行测试,测试时出气口距报警器应大于20厘米。
5)"液化气型报警器"或"天然气型报警器"可用打火机放出的未燃烧气体对其进行测试 ,测试时打火机距离报警器应大于20厘米,可用手轻轻扇动打火机中出来的气体进入报 警器;禁止用打火机近距离对报警器进行测试。
6)报警器在工作时稍热属于正常现象。
7)不要私自拆卸报警器进行维修(报警器内有AC220V电压)。
8)不要随意切断报警器电源。
6.报警后处理办法
1)立即打开窗户使室内空气流通。
2)迅速熄灭所有火源,禁止使用打火机、火柴等,避免开关各种电器设备。
3)检查气体泄漏原因,并及时请专业人员到现场进行处理。
4)不要开关报警器,等到室内燃气浓度降下来后,报警声会自动停止。
经检查如果报警器确实为误报,则应关断电源一段时间,同时用户应检查报警器的安装位置是否合适。



第二代尾气报警控制器

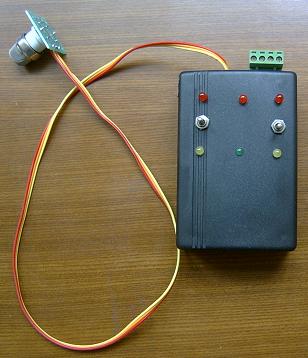

第二代尾气报警控制器(联动1型)

一.特点
“智能报警器”采用半导体气敏元件,工作稳定,安装简单。检测到气体超标时,发出灯光报警,并启动交流220V排风电机。排风电机具有高低速切换功能,排风电机的启动具有自动和手动切换功能,报警器具有输入输出消防联动接口。此报警器采用AC220V供电,适用于家庭、宾馆、公寓、商场、停车场等存在有害气体的场所进行安全监控。
二.主要技术指标
1.检测元件:半导体自然扩散式(主要检测液化气 甲烷 煤制气 CO 汽车尾气等)
2.电源电压:AC220V±10%   3.功率:< 3 W   4.预热时间:24小时
5.使用环境:温度:-10℃ ~ +60℃    相对湿度:≤95%

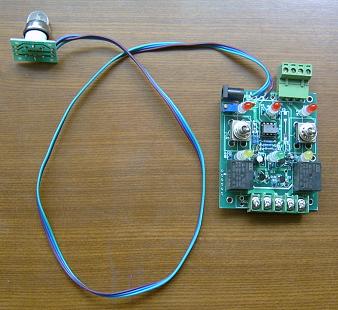

6.外形尺寸:80mm×67mm(电路板型),110mm×73mm×36mm(带外壳型)
7.探测范围:200ppm-5000ppm可调
三.安装方法

3.“DC5V电源输入”接电源适配器的DC5V输出端,电源适配器须接通交流220V电源供电。                                 4.“消防联动+”和“消防联动-”通过消防联动设备的继电器短接时,电机启动,报警指示灯B亮。
5.对于“联动1型控制器”报警时,报警指示红灯B亮,“报警输出+”和“消防联动-”之间输出DC5V电压信号。
(对于“联动2型控制器”报警时,报警指示红灯B亮,“报警输出+”和“报警输出-”之间的继电器的常开触点闭合。其它功能同联动1型控制器)
6. “交流220V电源输入+”和“交流220V电源输入-”之间接交流220V电源输入。
7.“高速低速电机公共电源-”接高速电机和低速电机公共电源的负极。
8.“高速电机电源+”接高速电机电源的正极。
9.“低速电机电源+”接低速电机电源的正极。
10.“A”是高速指示灯,当开关D拨到上边时,与高速电机连接,A灯亮。
11.“B”是报警指示灯,当传感器报警或者消防联动时,B灯亮。
12.“C”是手动指示灯,当开关E拨到上边时,是手动状态,C灯亮。
13.“D”是高/低速切换开关,当开关D拨到上边时,与高速电机连接,A灯亮;当开关D拨到下边时,与低速电机连接,F灯亮;当开关D拨到中间时,与高低速电机都断开。
14.“E”是手动/自动切换开关,当开关E拨到上边时,是手动状态,C灯亮;当开关E拨到下边时,.是自动状态, H灯亮;当开关E拨到中间时,与自动手动都断开。
15.“F”是低速指示灯,当开关D拨到下边时,与低速电机连接,F灯亮。
16.“G”是DC5V电源指示灯,电源正常,则灯亮。
17.“H”是自动指示灯,当开关E拨到下边时,是自动状态,H灯亮。
四.使用与操作
上电后电源指示灯亮。如报警器已经长时间没有通电,则需要通电预热24小时以上才能正常工作,正常情况下开机预热1分钟即可,预热时,报警器可能报警并启动电机,预热结束后即可正常工作。报警停止后,电机会持续转动1分钟后才停止。报警器载入了智能判断程序,能有效的排除误报。
五.注意事项
1.勿将报警器安装在温度高(如离炉具太近)、油烟大(如排油烟处)的地方。
2.请避免在报警器附近大量使用发胶、摩丝、油漆、酒精、杀虫剂、稀释剂等物品,以免影响报警器的正常监测。
3.“智能报警器”可用打火机放出的未燃烧气体(点着打火机,然后将火苗吹灭,放出的气体就是未燃烧气体)对其进行测试,测试时打火机距离报警器应大于20厘米,可用手轻轻扇动打火机中出来的未燃烧气体进入报警器的探头;禁止用打火机近距离对报警器进行测试。
4.报警器在工作时稍热属于正常现象。尤其是电源部分和探头。
5.不要私自拆卸报警器进行维修(报警器内有AC220V电压)。
6.报警器的灵敏度出厂前已经设定好,一般不需要调整,若发现灵敏度确实不合适,可调整灵敏度可调电阻旋钮,顺时针拧动为灵敏度增大,逆时针拧动为灵敏度减小。
六.报警后处理办法
1.立即采取措施使空气流通。
2.迅速熄灭所有火源,禁止使用打火机、火柴等,避免开关各种电器设备。
3.检查气体泄漏原因,并及时请专业人员到现场进行处理。
4.不要开关报警器,等到室内有害气体浓度降下来后,报警声会自动停止。经检查如果报警器确实为误报,则应关断电源一段时间,同时用户应检查报警器的安装位置是否合适。



第三代尾气报警控制器

第三代尾气报警控制器(联动1型)

一.特点
“智能报警器”采用半导体气敏元件,工作稳定,安装简单。检测到气体超标时,发出灯光报警,并启动交流220V排风电机。排风电机具有高低速切换功能,排风电机的启动具有自动和手动切换功能,报警器具有输入输出消防联动接口。此报警器采用AC220V供电,适用于家庭、宾馆、公寓、商场、停车场等存在有害气体的场所进行安全监控。
二.主要技术指标
1.检测元件:半导体自然扩散式(主要检测液化气 甲烷 煤制气 CO 汽车尾气等)
2.电源电压:AC220V±10%  3.功率:< 3 W  4.预热时间:24小时
5.使用环境:温度:-10℃ ~ +60℃  相对湿度:≤95%
6.外形尺寸: 101mm×61mm×42mm(乳黄色外壳)
7.探测范围:200ppm-5000ppm可调
三.安装方法
1.根据有害气体的比重选择安装位置,若比空气轻,排放后往上飘,所以报警器一般安装在靠上的位置;若比空气重,排放后往下飘,所以报警器一般安装在靠下的位置。这样,一旦有有害气体就会及时报警。
2.首先,内放置型控制器的换档开关是外接的,所以应将外壳正面的的两个开关都置于中间位置,通过一六线的排线外接两个开关:大红色线是高低速的公共线,当与棕色线接通时,是低速状态;当与桔红色线接通时,是高速状态。绿色线是自动手动的公共线,当与兰色线接通时,是自动状态;当与黄色线接通时,是手动状态。
3.当控制器工作时,绿色和黄色指示灯亮;当报警时,红色指示灯亮。
4.外壳后盖用于固定控制器,首先将后盖固定,然后将控制器卡到后盖上,就完成了控制器的固定。
5.将后盖打开后,看见一排5线的接线端子,“L”接220V交流电源的火线,“N”接220V交流电源的零线,“DS”接电机低速电源的火线,“GS”接电机高速电源的火线,“N”接电机电源的零线。
6.RP1电位器是灵敏度调节用的,灵敏度出厂时已经调节好,一般不用调节。如确实需要调节:顺时针旋转,灵敏度增高,容易报警;逆时针旋转,灵敏度降低,不容易报警。
四.使用与操作
上电后电源指示灯亮。如报警器已经长时间没有通电,则需要通电预热24小时以上才能正常工作,正常情况下开机预热1分钟即可,预热时,报警器可能报警并启动电机,预热结束后即可正常工作。报警停止后,电机会持续转动1分钟后才停止。报警器载入了智能判断程序,能有效的排除误报。
五.注意事项
1.勿将报警器安装在温度高(如离炉具太近)、油烟大(如排油烟处)的地方。
2.请避免在报警器附近大量使用发胶、摩丝、油漆、酒精、杀虫剂、稀释剂等物品,以免影响报警器的正常监测。
3.“智能报警器”可用打火机放出的未燃烧气体(点着打火机,然后将火苗吹灭,放出的气体就是未燃烧气体)对其进行测试,测试时打火机距离报警器应大于20厘米,可用手轻轻扇动打火机中出来的未燃烧气体进入报警器的探头;禁止用打火机近距离对报警器进行测试
4.报警器在工作时稍热属于正常现象。尤其是电源部分和探头。
5.不要私自拆卸报警器进行维修(报警器内有AC220V电压)。
六.报警后处理办法
1.立即采取措施使空气流通。迅速熄灭所有火源,禁止使用打火机、火柴等,避免开关各种电器设备。
2.检查气体泄漏原因,并及时请专业人员到现场进行处理。
3.不要开关报警器,等到室内有害气体浓度降下来后,报警声会自动停止。经检查如果报警器确实为误报,则应关断电源一段时间,同时用户应检查报警器的安装位置是否合适。
