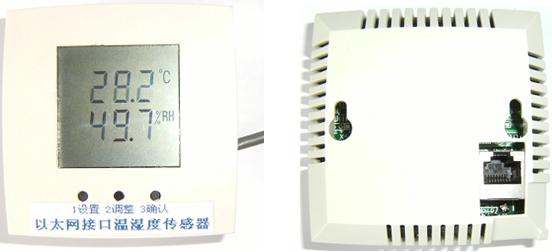

DB485E以太网温湿度传感器是一款基于高度集成数字温湿度传感器芯片，和高性能的网络控制通讯模块开发而成的一体化嵌入式温湿度模块。产品说采用的以太网微控制器核心模块是为了促进嵌入式系统的快速开发和实现集成的以太网连接而设计的。它的尺寸小巧，却封装了强大的功能，这个核心模块能给给设计者的控制通信提供完整的功能。集成的以太网口使得用户摆脱串口通信和控制的限制，允许用户进行本地连接或互联网连接，网络模块支持TCP/IP以及UDP协议。
先将传感器连接到电脑网卡上进行配置，直接连接到网卡用交叉网线，通过HUB连接到网卡用直连网线，连好网线接通电源后，液晶屏就会显示温度湿度值，电脑右下角也会显示网络正在连接，2～5分钟后，网络连接成功，打开以太网配置软件进行配置，然后将传感器以太网模块的IP地址映射到电脑的COM口（确保该COM口还没被占用），就可以用软件用MODBUS RTU协议从该COM口读传感器的数据了。
技术参数如下：
- 供电电源：DC5V（DC4.8～5.3V）电压,（或者定做DC5～30V供电电压）
- 电 流：<50 mA
- 显 示：LCD显示测量值
- 测湿范围：0～100%RH；
- 精 度：±2%RH（25℃时）
- 测温范围：-20～60℃ (一体)；-40～120℃（分体，探头部分）
- 精 度：±0.3℃（25℃）
- 尺 寸：86×86×30 mm
- 10M/100M以太网接口
应用领域：适用于暖通空调、测试及检测设备、数据记录仪、仓储、家电、家用气象站、湿度调节器、医疗仪器。
| 订货型号 |
接口(协议) |
温度精度℃ |
湿度精度%RH |
价格(元) |
| DB485E-10 |
以太网(MODBUS) |
±0.4 |
±4 |
|
| DB485E-11 |
以太网(MODBUS) |
±0.3 |
±3 |
|
| DB485E-15 |
以太网(MODBUS) |
±0.2 |
±2 |
|
|
HCT-1家用温湿度计采用全透明的有机玻璃塑料罩壳和铝型材组合而成的底座.钟机芯采用机械自记钟,可分1天（日记）和7天（周记）两种,这是HTC-1和HTC-2型的主要区别,其它结构均相同; 本系列产品具有造型美观,结构紧凑,使用方便等特点 另外，本企业还生产用电子钟为记录钟的温湿度计，除钟机不同外，其余均同HTC-1（2）。电子钟的记录时间可分：1d（日记）、7d（周记）、31d（月记）
技术资料：
型号 HTC-1（日记） HTC-2（周记）
温度范围 -35～45℃ -35～45℃
精确度 ±1℃ ±1℃
湿度范围 30%～100%RH 30%～100%RH
精确度 ±5%RH ±5%RH
记录时间 1d（日记）自记钟 7d（周记）自记钟
精确度 ±5min ±30min
外型尺寸 113mm*91mm*21mm 113mm*91mm*21mm
重量 120g 120g
备注温度感应元件是双金属片；
湿度感应元件是一束脱脂毛发；
罩壳采用全透明的有机玻璃和塑料罩壳组合而成，底座由铝型材压制而成，造型美观大方。
温湿度计HTC-1、HTC-2结构：
1.温度感应元件是双金属片,其一端与元件支架相连,另一端为自由端与调节机构相连.当空气温度变化时,双金属片自由端左右移动,通过传动机构传递到自记笔上把温度变化连续记录下来.
2.湿度感应元件是一束脱脂人发,它的两端固定在支架上,中间套在传动机构的小钩上,当空气相对湿度变化时,毛发束随湿度的变化而改变其长度,这变化经小钩传递到两弧片装置,通过传动机构传递到自记笔上,把湿度变化连续记录下来,弧片装置由大弧片和小弧片组组成,大弧片上有平衡重锤,能使毛发始终保持紧张.
3.记录部分及外壳:外壳由底座和罩盖组成,在底座上安装一固定主轴,记录筒底上装有自记钟,在记录筒底下有外露小齿轮,它和主轴上固定齿轮相啮合,当自记钟在运行过程中,记录筒绕主轴能均匀地旋转.底座上还装有笔档机构.
4.自记纸用金属条压在记录筒上,金属压条下端插入筒底边的槽里面,上端夹在记录筒上边缘的缺口里.
5.外壳右侧为感应元件及传动部分,为保护起见有通风好的保护罩插入底座上特制槽内,再用螺钉固定.
备注：温度感应元件是双金属片。湿度感应元件是一束脱脂毛发。罩壳采用全透明的有机玻璃和塑料罩壳组合而成，底座由铝型材压制而成，造型美观大方。 |
